Máquina de Alta Velocidad Multifunción para Fabricar Bolsas Doypack con Cierre Zip
La JL-L-2TZP600 es la máquina insignia de Rey Long para fabricación de bolsas flexibles de alta velocidad y múltiples funciones, capaz de producir cinco estilos de bolsa — bolsa de tres sellos, bolsa de tres sellos con cierre zip, bolsa de cuatro sellos, doypack sin cierre y doypack con cierre — en una sola plataforma. Construida con estructura de acero de 10 mm, control completo por servomotores (Panasonic) e interfaz táctil PLC, la máquina ofrece una precisión posicional de ≤0,3 mm y velocidades de hasta 220 bolsas/min para bolsas de tres sellos. El sellado del cierre se realiza mediante tecnología ultrasónica, eliminando el daño por calor al film. Los módulos opcionales de doble desbobinado y acumulador de parada cero maximizan el tiempo de funcionamiento en producción continua.
Solicitar CotizaciónCampos de Aplicación
Envasado de Alimentos en General
Envasado Retort
Envasado para Congelados
Envasado de Té
Envasado de Café

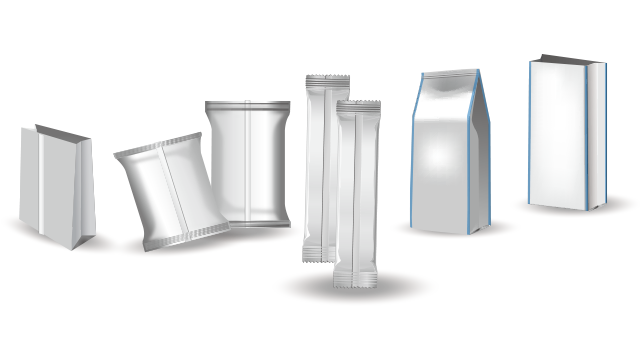

Envasado de Arroz

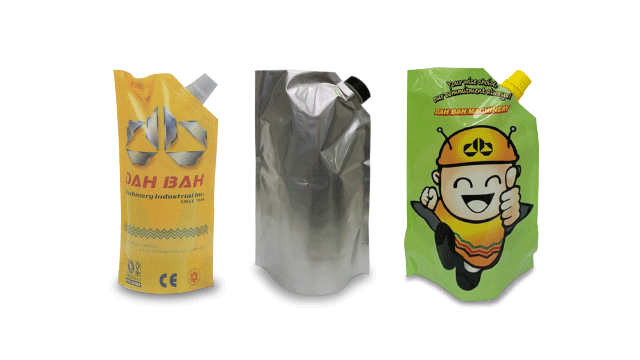

Envasado con Boquilla
Envasado de Prendas
Envasado de Mascarillas
Envasado de Alimentos para Mascotas
Envasado de Líquidos
Envasado Antiestático
Envasado Médico

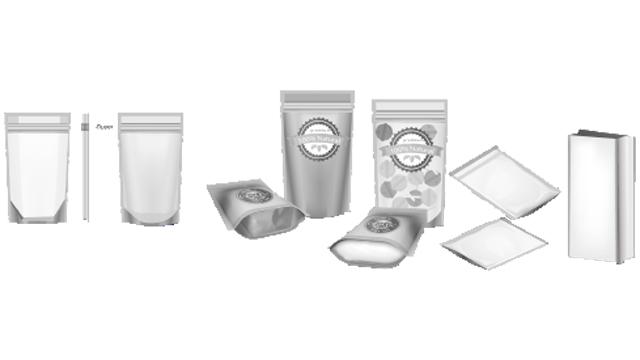

Envasado de Impresión Digital
Especificaciones Técnicas
| Specification | Value |
|---|---|
| Model | JL-L-2TZP600 |
| Speed (3-side seal) | 35–220 pcs/min |
| Speed (3-side seal + zipper) | 35–150 pcs/min |
| Speed (Doypack) | 35–120 pcs/min |
| Bag Types | Three-side seal / Three-side seal + zipper / Four-side seal / Doypack / Doypack with zipper |
| Applicable Material | Heat-seal laminated film |
| Film Thickness | 30–180 μm |
| Max Web Width | 1240 mm (patch web: 150 mm) |
| Max Web Roll Diameter | φ600 mm (patch web: φ600 mm) |
| Bag Width (3-side seal) | 100–580 mm |
| Bag Length | 50–420 mm (skip function up to 6× for longer bags) |
| Bottom Seal Width | 5–60 mm |
| Zipper Width | 13 mm |
| Positional Accuracy | ≤0.3 mm |
| Vertical Sealing | 4 groups heating + 2 groups cooling |
| Horizontal Sealing | 4 groups heating + 2 groups cooling |
| Zipper Sealing | Ultrasonic wave, 1 group |
| Temperature Range | Indoor – 300 °C |
| Power Supply | 220 V / 3P / 60 Hz, 60 kW |
| Machine Weight | 9,000 kg |
Cómo funciona la máquina de bolsas doypack con cremallera
Tecnología de termosellado sobre película laminada
Las bolsas flexibles se fabrican con películas laminadas termosellables —estructuras multicapa como NY/PE, PET/PE o AL/PE— en las que la capa más interna se funde y se une al comprimirse entre barras de sellado calientes. La JL-L-2TZP600 emplea 4 grupos de barras calefactoras más 2 grupos de barras de enfriamiento en cada sellado (vertical y horizontal). Los grupos de enfriamiento vuelven a solidificar la unión bajo presión antes de liberar la bolsa, lo que impide que la película, aún fundida, se deforme. Esta configuración 4+2 permite mantener una resistencia de sellado constante a alta velocidad, en un rango de temperatura de hasta 300 grados Celsius para películas de grado retorta.
Precisión totalmente servoasistida y capacidad multiformato
Cada eje de movimiento —avance de la película, sellado, corte e inserción de la cremallera— está accionado por un servomotor Panasonic independiente con realimentación de posición en lazo cerrado. Gracias a ello la máquina alcanza una precisión de posicionamiento de 0,3 mm o mejor sobre películas preimpresas: lee las marcas de registro con sensores fotoeléctricos y corrige el avance de la película en tiempo real. Esa misma arquitectura servoasistida permite cambiar entre cinco formatos de bolsa (sellado de tres lados, tres lados con cremallera, cuatro lados, doypack y doypack con cremallera) modificando parámetros en la pantalla táctil del PLC, sin necesidad de reconfiguración mecánica.
Sellado ultrasónico de la cremallera
La cremallera exige un mecanismo de sellado distinto al del resto de la bolsa. Termosellar una cremallera de plástico puede deformar su perfil de cierre y dificultar la apertura y el recierre. La JL-L-2TZP600 utiliza una unidad de sellado ultrasónico para fijar la cremallera: un transductor la hace vibrar a alta frecuencia y genera calor por fricción localizado únicamente en la interfaz de unión, en lugar de en toda la sección de la cremallera. El resultado es un sellado limpio y preciso que conserva el perfil de la cremallera en el ancho estándar de 13 mm.
PE monomaterial: una alternativa a la película laminada
Los laminados multicapa de la sección anterior — NY/PE, PET/PE, AL/PE — no son la única estructura que procesa la JL-L-2TZP600. Una parte creciente de la producción está migrando hacia el polietileno monomaterial: una película construida enteramente con grados de PE en lugar de combinar PE con PET, nylon o aluminio. La capa exterior suele ser MDOPE (PE orientado en dirección máquina), estirado durante la fabricación para ganar rigidez, transparencia y barrera a la humedad que la película de PE sin orientar no tiene; la capa interior es LLDPE o un sellante especial de PE metalocénico, elegido por su resistencia de sellado térmico constante. Como ambas capas pertenecen a la misma familia de polímeros, la bolsa terminada puede procesarse en las corrientes de reciclaje de PE existentes como un único material — algo que un laminado PET/PE o AL/PE no puede hacer, ya que separar polímeros distintos al final de su vida útil no es viable comercialmente a escala. El compromiso aparece en el procesamiento, no en el aspecto: el MDOPE obtiene su rigidez y transparencia de la orientación, por lo que se comporta de forma distinta bajo tensión que un laminado sin orientar, y la tensión de banda debe mantenerse con más precisión para evitar que la película se estire o se estreche al pasar por la máquina; y como las dos capas de PE son químicamente más parecidas entre sí que los puntos de fusión dispares de un laminado PET/PE, la ventana de sellado térmico se estrecha de la misma forma descrita arriba para la película laminada. Los servomotores Panasonic independientes de la JL-L-2TZP600 mantienen la tensión de banda en un valor de consigna en lazo cerrado en cada eje, y las mismas mordazas de 4 grupos de calentamiento + 2 de enfriamiento que procesan el laminado de grado retorta ofrecen el control de temperatura y enfriamiento que exige una ventana de sellado monomaterial más estrecha, así que un pedido puede pasar de laminado a PE monomaterial cambiando los parámetros de proceso en la pantalla táctil, no cambiando de máquina. Sin embargo, el PE monomaterial no es una mejora universal: los laminados de PET y aluminio siguen superándolo en barrera al oxígeno y a la humedad para productos que necesitan una vida útil larga sin recubrimiento de barrera adicional, así que la elección es un compromiso específico de cada producto entre reciclabilidad y rendimiento de barrera, según lo que se vaya a envasar — no una mejora estricta en ningún sentido.
Preguntas Frecuentes
¿Qué estilos de bolsa puede producir la JL-L-2TZP600?
Cinco formatos en una sola plataforma: sellado de tres lados, tres lados con cierre zíper, sellado de cuatro lados, doypack y doypack con zíper. Cambiar de formato requiere un ajuste, pero no una máquina separada.
¿Cuál es la velocidad máxima de producción?
Hasta 220 pzas/min en bolsas de tres sellos, 150 pzas/min en bolsas de tres sellos con zíper y 120 pzas/min en bolsas doypack. La velocidad mínima es de 35 pzas/min en todos los formatos.
¿Qué películas laminadas puede procesar la máquina?
Películas laminadas termosellables de 30–180 μm de espesor. Las estructuras comunes incluyen NY/PE, PET/PE, AL/PE, OPP/CPP y BOPP/LLDPE. El rango de temperatura de hasta 300 °C admite películas de grado retorta.
¿Qué precisión tienen el sellado y el registro de impresión?
La precisión de posicionamiento es ≤0,3 mm mediante control servo Panasonic completo. El sistema de sellado usa 4 grupos de calentamiento + 2 grupos de enfriamiento para una calidad de sellado constante a alta velocidad.
¿La instalación y la formación de operarios están incluidas?
Sí. Rey Long proporciona instalación in situ, documentación técnica y formación de operarios durante la puesta en marcha. Tras la instalación hay soporte remoto por videollamada.
